一、防腐鋼管的材料優(yōu)勢

防腐鋼管作為城市綜合管廊的核心構(gòu)件，其材料特性決定了工程壽命與安全性。鋼材憑借高強度（抗拉強度達420MPa以上）和高韌性，可承受地下復(fù)雜荷載與地質(zhì)形變。相較于傳統(tǒng)混凝土結(jié)構(gòu)，鋼管具備加工靈活性，能定制為直縫、螺旋或波紋形態(tài)，適配管廊空間布局需求。此外，鋼材的線膨脹系數(shù)低（約1.2×10⁻⁵/℃），顯著降低溫度應(yīng)力對結(jié)構(gòu)完整性的影響。

二、防腐技術(shù)的核心要點

1. 多層涂層工藝：

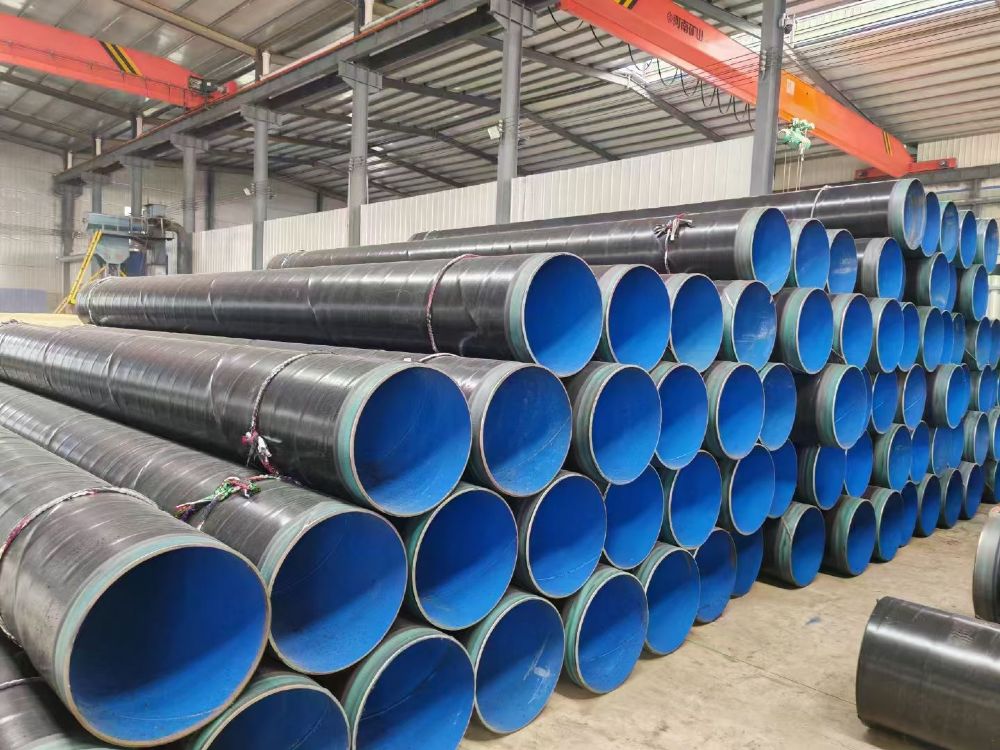

   • 三層聚乙烯（3PE）結(jié)構(gòu)是主流防腐技術(shù)，由熔結(jié)環(huán)氧粉末底漆、共聚物粘合劑和高密度聚乙烯外層構(gòu)成，兼顧化學(xué)穩(wěn)定性與機械強度，使用壽命可達30年以上。

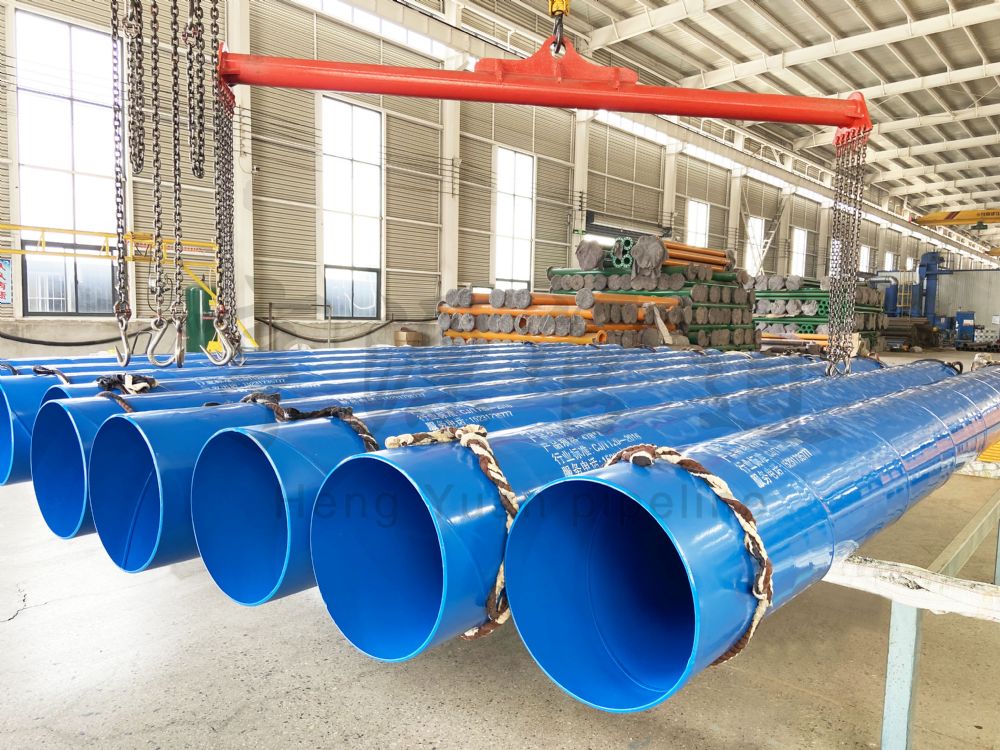

   • 內(nèi)外涂層差異化設(shè)計：根據(jù)《綜合管廊給排水管道敷設(shè)規(guī)程》，內(nèi)防腐層干膜厚度需≥200μm，常用環(huán)氧樹脂或水泥砂漿；外防腐層則需≥300μm，多采用環(huán)氧煤瀝青或多層復(fù)合涂層。

2. 電化學(xué)保護系統(tǒng)：
   針對高腐蝕性土壤環(huán)境（如濱海地區(qū)），陰極保護與涂層聯(lián)合應(yīng)用成為標準配置。例如，犧牲陽極法或外加電流法可使鋼管電位穩(wěn)定在-0.85V至-1.2V（相對銅/硫酸銅電極），抑制電化學(xué)腐蝕。

3. 結(jié)構(gòu)防腐協(xié)同設(shè)計：

   • 波紋鋼管廊需額外考慮動態(tài)應(yīng)力，通過優(yōu)化波紋幾何參數(shù)（波深、波距）降低土壤應(yīng)力集中。
   • 在電纜高壓區(qū)（≥110kV），需采用雜散電流隔離層，避免電偶腐蝕加速。

三、工程規(guī)范與質(zhì)量控制

1. 材料選型標準：
   根據(jù)《城市綜合管廊工程技術(shù)規(guī)范》，金屬管道必須通過鹽霧試驗（≥500小時無紅銹）和附著力測試（劃格法≥2級）方可投入使用。X52級直縫鋼管因屈服強度適中（360MPa）、焊接性能優(yōu)異，成為市政管廊首選。

2. 施工關(guān)鍵節(jié)點：

   • 預(yù)處理工藝：噴砂除銹需達到Sa2.5級（ISO 8501-1），表面粗糙度控制在40-70μm以增強涂層附著力。
   • 焊縫處理：采用雙面埋弧焊工藝，焊后需進行100%超聲波探傷及30%X射線復(fù)檢，確保無氣孔、夾渣等缺陷。

四、創(chuàng)新應(yīng)用與典型案例

1. 裝配式鋼結(jié)構(gòu)的突破：
   北京通州副中心管廊項目采用熱浸鍍鋅+環(huán)氧涂層的預(yù)制模塊，防腐壽命提升至50年，施工周期縮短40%。

2. 特殊環(huán)境適應(yīng)性方案：
   雄安新區(qū)地下管廊針對高水位砂質(zhì)土壤，采用聚脲彈性體涂層，斷裂伸長率超400%，有效抵御地基沉降導(dǎo)致的涂層開裂。

五、未來發(fā)展趨勢

1. 智能防腐監(jiān)測：嵌入光纖傳感器實時監(jiān)測涂層破損與腐蝕速率，結(jié)合BIM系統(tǒng)實現(xiàn)預(yù)警。
2. 環(huán)保型材料革新：水性環(huán)氧涂料與生物基聚氨酯的VOC排放較傳統(tǒng)溶劑型涂料降低80%。

結(jié)語：防腐鋼管通過材料優(yōu)化、工藝創(chuàng)新與規(guī)范升級，正成為城市地下空間安全的基石。隨著“十四五”期間全國5,000公里新增管廊建設(shè)目標的推進，其技術(shù)體系將持續(xù)引領(lǐng)城市基礎(chǔ)設(shè)施高質(zhì)量發(fā)展。
