一、結(jié)構(gòu)革新：復(fù)合防腐層的技術(shù)突破

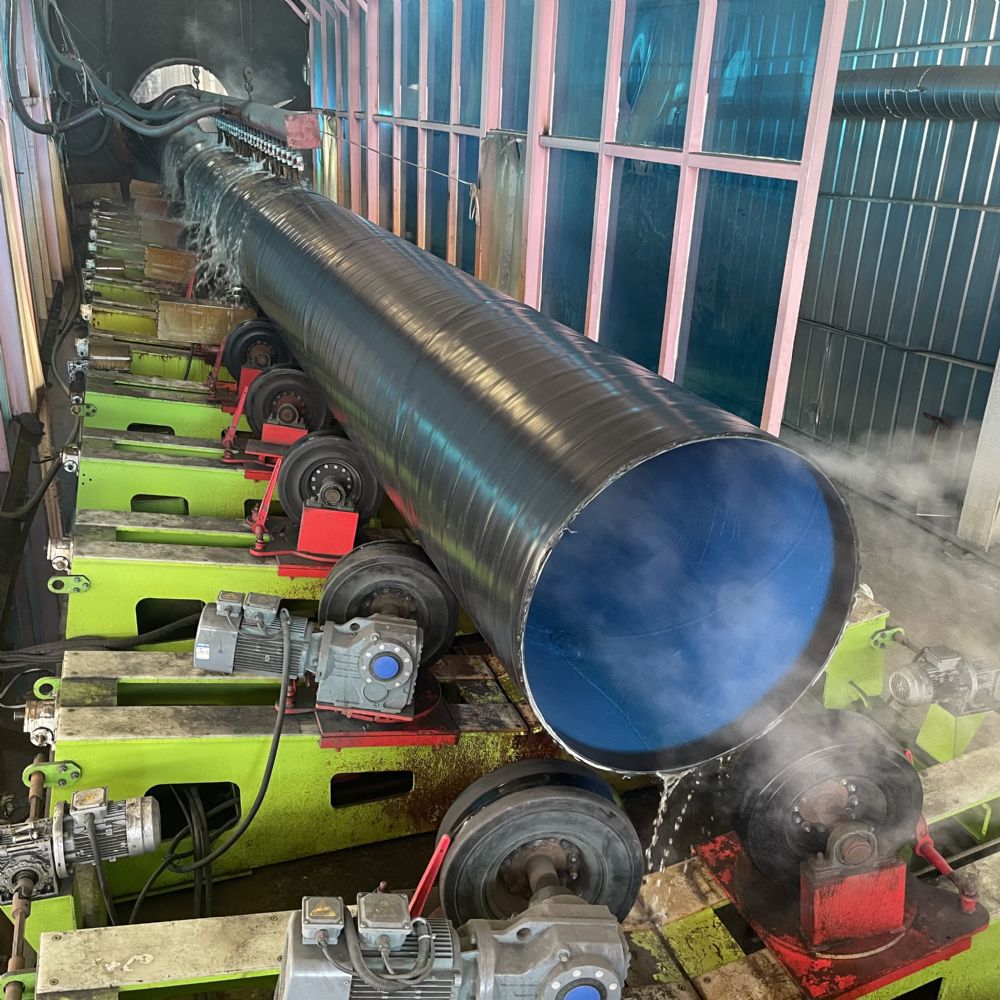

TPEP防腐鋼管（Three-layer Polyethylene External & Epoxy Internal Coating）采用多層復(fù)合防腐技術(shù)，通過內(nèi)外協(xié)同防護(hù)實現(xiàn)長效抗腐蝕。外壁通常由三層結(jié)構(gòu)組成：底層環(huán)氧粉末（FBE）、中間層膠黏劑以及外層聚乙烯（PE）或聚丙烯（PP）防護(hù)層，總厚度可達(dá)2.5mm以上。內(nèi)壁則采用熱熔噴涂環(huán)氧粉末技術(shù)，形成厚度300-500μm的致密涂層，兼具抗化學(xué)腐蝕與減阻功能。這種"外防機(jī)械沖擊、內(nèi)抗介質(zhì)侵蝕"的設(shè)計，使其在復(fù)雜環(huán)境中仍能保持結(jié)構(gòu)完整性。

二、性能優(yōu)勢：多維度保障管道安全

1. 卓越防腐效能
   環(huán)氧粉末層通過化學(xué)鍵與鋼管結(jié)合，隔絕水氧滲透；聚乙烯層則抵御酸堿鹽侵蝕，實驗表明其耐鹽霧時間超過10000小時，使用壽命可達(dá)50年。
2. 力學(xué)性能強(qiáng)化
   復(fù)合涂層使抗壓強(qiáng)度提升40%，耐磨性達(dá)普通鋼管的3倍以上，可承受10MPa以上的工作壓力及施工中的機(jī)械碰撞。
3. 綠色環(huán)保特性
   采用無毒環(huán)保材料，符合GB/T23257-2009與CJ/T120-2008標(biāo)準(zhǔn)，輸水管道應(yīng)用時水質(zhì)檢測菌落總數(shù)降低90%。
4. 工程經(jīng)濟(jì)性提升
   內(nèi)壁摩擦系數(shù)僅為0.008，較傳統(tǒng)鋼管節(jié)能15%-20%；預(yù)制化生產(chǎn)縮短工期30%，維護(hù)成本降低50%。

三、技術(shù)迭代：智能施工與工藝創(chuàng)新

1. 自動化涂裝系統(tǒng)
   引入機(jī)器人噴涂與紅外定位技術(shù)，涂層厚度偏差控制在±5%以內(nèi)，較人工操作效率提升3倍。
2. 熱固化工藝突破
   采用梯度升溫技術(shù)（120℃→250℃），環(huán)氧樹脂固化時間由8小時縮短至30分鐘，能耗降低40%。
3. 缺陷自修復(fù)技術(shù)
   涂層中添加微膠囊緩蝕劑，在破損處可自動釋放形成保護(hù)膜，修補(bǔ)效率達(dá)95%。

四、應(yīng)用場景與防護(hù)要點

在"西氣東輸""南水北調(diào)"等國家工程中，TPEP鋼管展現(xiàn)出顯著優(yōu)勢。實際應(yīng)用中需注意：

• 施工防護(hù)：環(huán)境溫度需＞5℃，濕度＜85%，避免涂層吸潮起泡
• 焊接處理：采用雙金屬過渡段技術(shù)，消除補(bǔ)口處腐蝕薄弱點
• 陰極保護(hù)：配套犧牲陽極系統(tǒng)，電位需穩(wěn)定在-0.85～-1.2V（CSE）

五、行業(yè)前景與發(fā)展趨勢

隨著環(huán)保政策趨嚴(yán)，TPEP技術(shù)正從油氣領(lǐng)域向海水淡化、氫能源輸送等新興領(lǐng)域拓展。據(jù)預(yù)測，2025年市場規(guī)模將突破200億元，年增長率達(dá)12%。未來技術(shù)將向超薄高強(qiáng)涂層（目標(biāo)厚度≤1mm）、自感知智能防腐等方向演進(jìn)，推動行業(yè)進(jìn)入全生命周期管理新階段。
